RS-485 总线接线实务：手拉手、终端电阻与共地

485 出问题，十有八九不在芯片，在接线上

上一篇讲了 RS-232 与 RS-485 怎么选，这一篇专讲 485 的接线。现场经验是：485 通信不稳，先查接线，再怀疑设备——大部分「时通时断」「偶尔丢包」都是接线方式留下的坑。

拓扑：只认手拉手

485 是总线，标准拓扑是手拉手（菊花链）：主机从一端出发，依次进第一台设备的端子、出线进第二台、再进第三台，像穿糖葫芦一样串下去，到最后一台截止。

• 禁止星型分叉：从主机拉五六条线各自去接设备，信号在分叉处反射叠加，距离一远就互扰。实在避不开分叉，用 485 集线器（中继/隔离器）把每条支路隔开。

• 分支尽量短：设备端进线的支线（T 头）控制在几十厘米内，长了就是一条小天线。

• 走线远离动力线：与强电桥架保持距离，交叉时垂直穿过，不要长距离平行走线。

A、B 线与终端电阻

485 用 A、B 两根线传差分信号，全系统同名端必须一致：这台设备的 A 接那台设备的 A，接反了整段总线不通。现场建议用两种颜色固定约定（例如 A 红线、B 蓝线），并在图纸和端子排上标注，避免换人接线就换颜色。

终端电阻是第二件常被忽略的事：在总线首尾两端各并一个 120 Ω 电阻，用来吸收信号反射。距离短（几十米内）、速率低（9600 级别）时可以省略；总线长、速率高、波形有振铃时必须加。很多设备的 485 端子旁有跳线可启用内置终端电阻，只在首尾两台启用，中间设备不要全开。

共地与屏蔽

差分信号虽然抗共模干扰，但两台设备之间电位差过大时，差分收发器一样会损坏或误码。做法是各设备之间连一条信号地（GND），让全总线有统一参考电位；电位差大的跨区域场景，改用带隔离的 485 中继或光隔离模块。

屏蔽双绞线的屏蔽层建议单端接地（一端接控制柜接地排，另一端悬空），避免两端地电位差在屏蔽层里形成环流。线材选带屏蔽的双绞线，双绞本身就能抵消大部分磁耦合干扰。

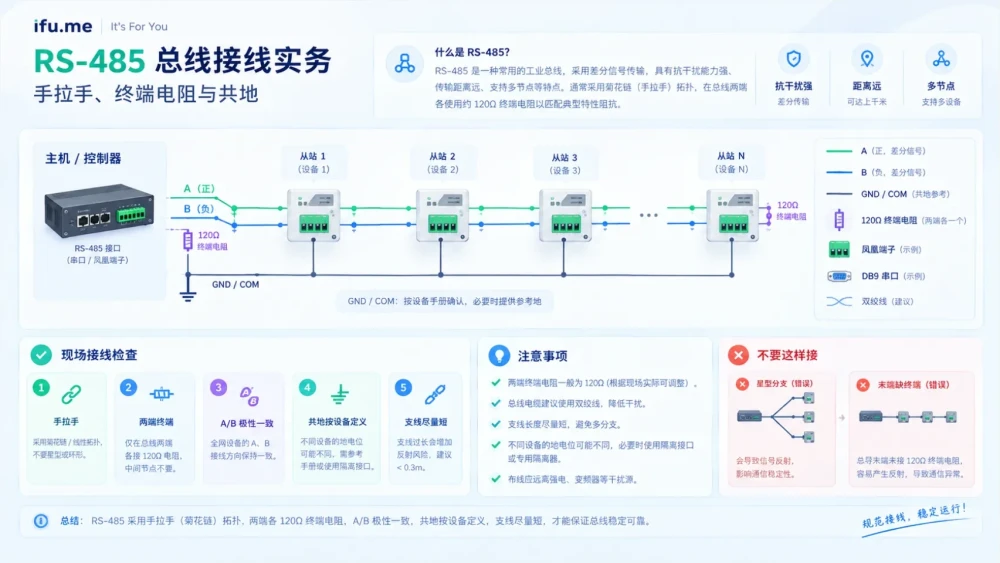

一张自查表

把拓扑、电阻、地三件事在施工图阶段定好，485 总线是中控系统里最省心的部分；反过来，这三件事全靠现场即兴，后面就是无穷无尽的「偶尔失联」。
