在会议室、报告厅和展厅中，投影机、显示屏、音频处理器、灯光控制器、摄像头等设备，往往来自不同厂商。它们的接口、通信方式和控制指令各不相同，却需要由同一套中控系统统一管理。

要实现设备联动，首先需要理解设备如何接收指令、如何返回状态，以及中控软件应该通过什么方式与它们通信。

一、先分清接口、传输方式与控制协议

设备控制中有三个容易混淆的概念。

物理接口： 决定设备通过什么电气接口连接，例如 RS-232、RS-485、以太网接口或红外接收器。
传输方式： 决定数据如何传送，例如 TCP、UDP 或串行数据传输。
控制协议： 定义指令的格式、参数、含义和响应方式，例如厂商自定义指令、Modbus RTU 或 HTTP API。

它们可以组合使用。例如，某个设备通过 RS-485 接口通信，使用 Modbus RTU 协议控制；另一个设备通过以太网建立 TCP 连接，但实际指令仍然遵循厂商定义的格式。

因此，知道设备有网口或串口还不够。项目实施前，还需要确认设备支持的控制协议、指令文档及状态反馈能力。

二、常见的设备控制方式

1. RS-232：常见的点对点串口控制

RS-232 常用于投影机、部分显示设备、音频处理器和专业设备的控制。

它的特点是配置直观、实现简单，适合中控主机与单台设备之间建立串行通信。实际使用时，需要核对波特率、数据位、校验位、停止位，以及设备要求的线序和指令格式。

例如，投影机可能使用特定的字符命令完成开机、关机或输入切换。即使两台投影机都使用 RS-232，它们的控制指令也不一定相同。

2. RS-485：适合多设备串行通信

RS-485 常见于灯光控制器、环境控制设备和工业控制设备，也常与 Modbus RTU 等协议配合使用。

与典型的 RS-232 点对点连接不同，RS-485 可以支持总线式多设备通信，但具体拓扑、节点数量和布线方式需要遵循设备与收发器规范。

部署时应注意 A/B 线定义、总线极性、终端电阻、偏置和接地等问题。不同厂商对 A、B 的标注可能不一致，不能只凭字母判断接线。

特别注意：RS-485 是电气接口标准，不等于 Modbus。 使用 RS-485 的设备可能采用 Modbus RTU，也可能使用完全不同的厂商协议。

3. TCP：适合需要可靠传输的网络控制

许多现代音视频设备提供以太网控制接口，例如视频矩阵、音频处理器、会议系统和部分显示设备。

TCP 能够提供有序、可靠的字节流传输，但并不规定设备指令本身的格式。应用程序通常需要按照厂商文档建立连接、发送命令，并解析响应。

实际开发时，还要处理连接断开、超时、重连、消息分包和多条消息连续到达等情况。TCP 是字节流，不能假设一次读取就一定对应一条完整指令。

4. UDP：适用于特定的轻量通信场景

UDP 不建立与 TCP 相同的可靠连接机制，具有开销小、传输方式灵活等特点。一些设备会通过 UDP 接收控制指令，或使用它进行状态发现、广播及实时数据传输。

但 UDP 不保证数据一定送达，也不保证顺序。因此，是否适合用于开关设备、切换信号等操作，需要依据具体设备协议判断，不能因为 UDP 简单就直接替换 TCP。

5. HTTP API：便于软件集成的控制方式

部分设备或平台提供 HTTP API，通过 URL、请求方法、参数或 JSON 数据实现控制与查询。

例如，中控软件可以向支持接口的系统发送请求，查询设备状态或触发某项操作。对于自定义软件、平台集成和跨系统协作，这种方式通常比较容易理解和调试。

不过，HTTP API 不是所有设备都支持。项目中还需要确认认证方式、请求参数、响应格式、权限要求和接口版本。涉及网络安全时，也应避免将设备管理接口直接暴露到不可信网络。

6. 红外与 HDMI-CEC：适合特定设备的控制补充

红外控制常用于电视、空调和部分影音设备。它通常通过发送预设红外码实现操作，部署简单，但容易受到距离、遮挡及设备码库匹配的影响。部分红外控制只能发送指令，无法确认设备是否真正执行。

HDMI-CEC 则允许兼容设备通过 HDMI 连接进行特定控制，例如电源或输入切换。实际功能取决于设备实现和设置，不能认为所有 HDMI 设备都支持相同的 CEC 功能。

三、不同设备应该如何选择控制方式？

设备类型	常见控制方式	设计时重点关注
投影机、显示屏	RS-232、TCP、红外	电源状态、输入切换、启动时间
音频处理器	RS-232、TCP、厂商 API	音量、静音、路由和状态查询
灯光控制器	RS-485、DMX、TCP 等	地址配置、总线规则、场景与调光
视频矩阵、切换器	RS-232、TCP、厂商 API	输入输出映射、切换反馈
摄像头、会议终端	TCP、HTTP API、串口等	云台控制、预置位、连接与权限
普通电视、空调	红外、CEC 或厂商接口	码库匹配、设备兼容性、反馈能力

表格列出的是常见方式，并不代表每种设备都支持所有列出的接口。具体选择应以设备型号和厂商技术文档为准。

四、项目实施前，建议建立设备控制清单

正式编写中控逻辑前，可以先为每台设备整理一份控制信息：

设备信息： 品牌、型号、固件版本及使用位置。
通信配置： 接口类型、IP 地址或串口参数、端口号和设备地址。
指令定义： 开机、关机、输入切换、音量调节等操作对应的指令格式。
反馈机制： 是否支持应答、状态查询或主动上报，以及如何判断操作完成。
异常处理： 通信超时、连接中断、设备无响应时如何提示和恢复。

这份清单既可以指导现场接线与调试，也能成为后续软件维护、更换设备和项目交接的重要依据。

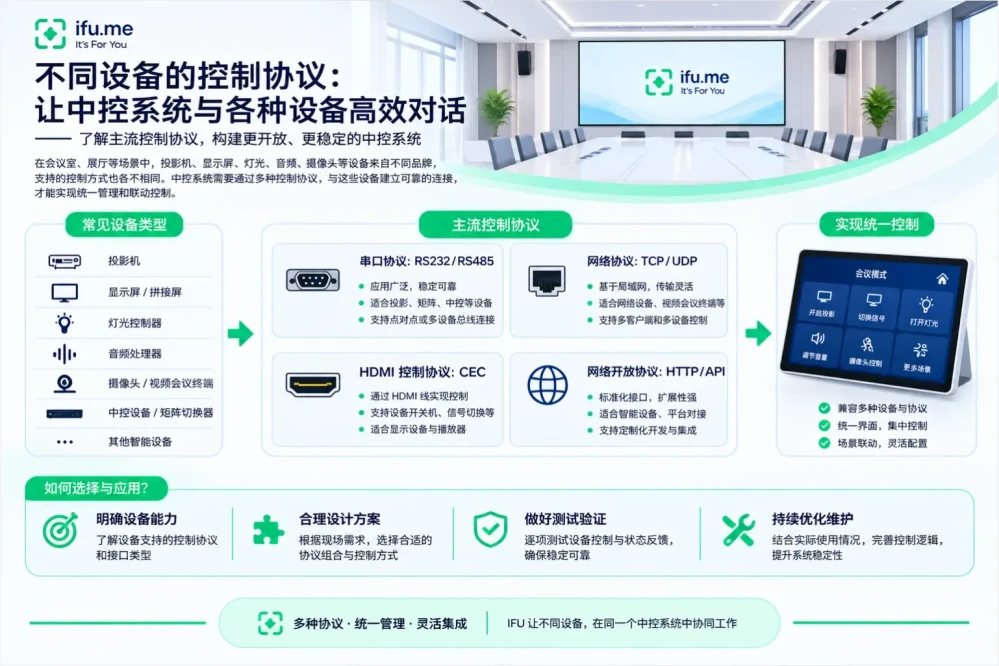

五、让不同协议在同一套中控系统中协同工作

在实际项目中，中控软件不应把所有设备都当成完全相同的通信对象。更合理的方式是将设备控制逻辑与具体通信实现分开：上层负责场景、联动和用户操作，下层负责串口、网络连接、协议解析和状态处理。

这样，即使某台设备从串口版本更换为网络控制版本，也可以尽量减少对整体场景逻辑的影响。当然，如果新旧设备的功能和反馈能力不同，仍需要针对差异进行适配与验证。

IFU 的中控思路，是通过软件组织控制流程，让不同接口、不同协议的设备在统一逻辑下协同工作。 可靠的系统不只是能够发送指令，更要明确每台设备支持什么、如何确认执行结果，以及出现异常时应该怎样处理。
