在会议室和展厅中，用户只需要在触摸屏上点击一个按钮，就能完成开启投影、切换信号、调整灯光等操作。但一次简单的点击，背后往往涉及控制界面、中控逻辑、通信协议和设备执行等多个环节。

理解这条控制链路，有助于设计更稳定的中控系统，也能让现场调试和故障排查更加高效。

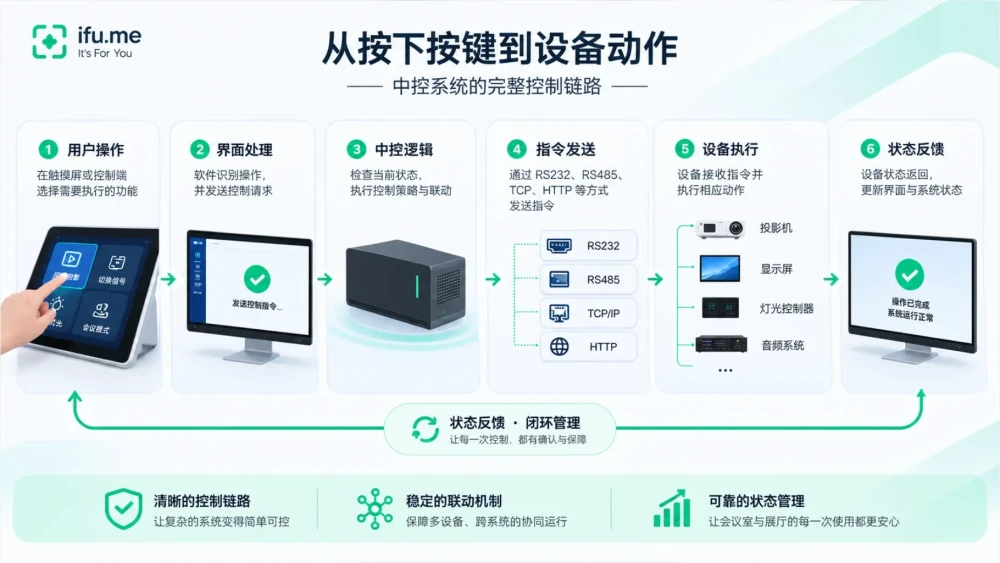

一、一次控制指令如何执行？

典型的控制过程可以分为以下几个步骤：

这条链路并不是简单地把按钮连接到设备，而是将用户操作转化为设备能够理解的指令，并根据现场条件完成控制和状态管理。

当点击按钮后设备没有响应，问题可能出现在链路的任何一个环节。

例如，界面已经发送请求，但中控逻辑没有正确执行；串口参数或网络地址配置错误，导致指令无法到达设备；设备收到了指令，却因为当前状态、工作模式或执行条件不满足而没有动作。

因此，排查问题时不应直接认定是设备故障。更有效的方法是沿着控制链路逐步检查：操作是否触发、逻辑是否执行、指令是否发送、设备是否响应，以及状态是否正确返回。

设计中控系统时，应尽量将界面、控制逻辑和设备通信分开处理。界面负责表达操作意图，控制逻辑负责判断和协调，通信模块负责与具体设备交互。

对于需要联动的场景，还应考虑设备启动时间、操作顺序、超时处理、重复指令和异常恢复。例如，会议室启动时，可以先开启显示设备，再切换信号源，最后根据设备实际响应判断是否进入正常工作状态，而不是连续发送指令后就默认所有设备已经就绪。

IFU 的实践思路是：软件负责组织控制逻辑，中控负责协调设备，最终以现场运行结果检验系统是否可靠。 只有把指令执行和状态反馈都纳入设计，才能让会议室与展厅的控制系统更加稳定、清晰，也更容易维护。
